DC191不飽和樹(shù)脂
DC191樹(shù)脂
一、主要特性及用途:
DC191樹(shù)脂是DCPD型樹(shù)脂,收縮率低,強(qiáng)度高,綜合性能好,是一種適用性很廣的樹(shù)脂?,F(xiàn)在主要廁改項(xiàng)目纏繞化糞池,玻璃鋼纏繞管道及一部分的手糊玻璃鋼產(chǎn)品。DC191樹(shù)脂價(jià)格低,應(yīng)用廣,所以也是現(xiàn)在市場(chǎng)上玻璃鋼樹(shù)脂中用量最大的,DC191樹(shù)脂強(qiáng)度高,但是相對(duì)比較脆。

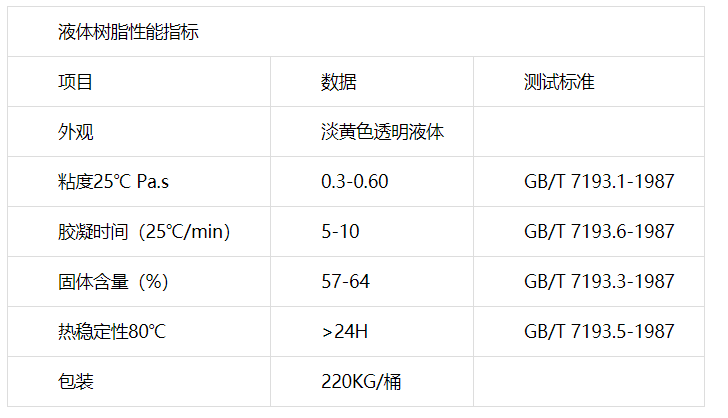

二、液體樹(shù)脂性能指標(biāo):
三.使用方法:
不飽和聚酯樹(shù)酯在固化劑和促進(jìn)劑的作用下發(fā)生膠凝,從而達(dá)到固化.使用時(shí),首先向不飽和樹(shù)酯中加入促進(jìn)劑攪勻,然后現(xiàn)將固化劑小心地分散到樹(shù)酯中,添加完畢攪勻后必須迅速用完,以免自行固化報(bào)廢.固化劑的使用必須現(xiàn)用現(xiàn)配.
不飽和樹(shù)酯、固化劑和促進(jìn)劑的用量配比如下:
與固化劑的配比是2-3% ,促進(jìn)劑2‰,不飽和樹(shù)酯 100%
固化劑 根據(jù)不同施工溫度和需要調(diào)整 2-4%
促進(jìn)劑 根據(jù)不同施工溫度和需要調(diào)整 2-4‰
玻璃鋼制品(FRP)成型工藝簡(jiǎn)介:玻璃鋼制品需要在模具中成型,模具分為硬模、軟模(硅膠模)。模具脫模需要脫模劑(8#蠟、三星蠟、地板蠟、肯天PMR)。
四、成型方法:
1、處理好模具表面,硬模需要刷上脫模劑。
2、調(diào)好樹(shù)脂填充料(輕粉、色漿、鈦白粉,空心粉,瑪瑙粉,石粉、碳酸鈣粉、等等),添加固化劑比例2.5%,并充分?jǐn)嚢瑁?/span>
3、將調(diào)好的樹(shù)脂漿均勻的刷在模具表面,一定要全方位刷到哦親!
4、在已經(jīng)刷好的樹(shù)脂漿上貼上已經(jīng)裁剪好的玻璃纖維增強(qiáng)材料。(很多人問(wèn)我,為什么要加玻璃纖維?道理很簡(jiǎn)單,就像混凝土里面要加鋼筋一樣,可以幫整件制品強(qiáng)度更高)。然后,在貼上的纖維材料上再次打上已經(jīng)攪拌好的樹(shù)脂漿,如此重復(fù)做幾層,無(wú)需等待上一層樹(shù)脂漿干透,可以連續(xù)制作。做到您要求的厚度之后即可等待制品固化。如若制品是分模制作,則要在分模位置多留寬度的玻璃纖維跟樹(shù)脂方便合模的時(shí)候粘合!合模的時(shí)候,務(wù)必請(qǐng)用鐵夾夾緊模具,以便更好的粘結(jié)!
1、建議使用高光脫模劑(美光蠟、進(jìn)口8號(hào)蠟)
2、模具上完脫模劑之后,制品首層使用產(chǎn)品膠衣樹(shù)脂(不添加任何填充料)進(jìn)行涂刷。均勻覆蓋模具表面之后,使用更細(xì)膩的纖維材料(表面氈、01纖維布、碳纖維等)對(duì)這層纖維層增強(qiáng)。然后再用制品樹(shù)脂、通用纖維進(jìn)行后續(xù)工藝。這樣制作出來(lái)的玻璃鋼產(chǎn)品,表面就極為光滑,而且抗劃痕強(qiáng)度很高!
五、包裝與儲(chǔ)存:
DC191的包裝為凈重220KG金屬桶,在20°C下儲(chǔ)存期為三個(gè)月,升高溫度會(huì)相應(yīng)縮短儲(chǔ)存期,儲(chǔ)存時(shí)應(yīng)放置在陰涼通風(fēng)處,本品為易燃品,應(yīng)避免陽(yáng)光直射并遠(yuǎn)離熱源和明火。
湖南宜科復(fù)合材料有限公司【樹(shù)脂原材料】【玻璃鋼制品】一站式采購(gòu),我司工廠位于長(zhǎng)沙市寧鄉(xiāng)金玉工業(yè)園,占地面積20余畝,歡迎新老客戶(hù)過(guò)來(lái)參觀指導(dǎo)!
